Карабины, зацепы, анкерные пункты

Служат для соединения отдельных составных элементов системы защиты от падения с высоты, или для вспомогательных целей. Карабины состоят из корпуса и муфты, открывающей карабин. Соответвуют требованиям ГОСТ 12.4.089-86, ДСТУ ЕН 362

Муфта защищается от случайного открытия с помощью:

• гайки,
• автоматической блокады (замок типа Automat),
• двух контр-защелок. Все карабины соответствуют стандарту PN-EN 362.

КАРАБИНЫ

AJ 501T

• сталь
• резьбовая муфта
• глубина раскрытия: 17мм
• прочность: 22kN
• вес: 160гр.

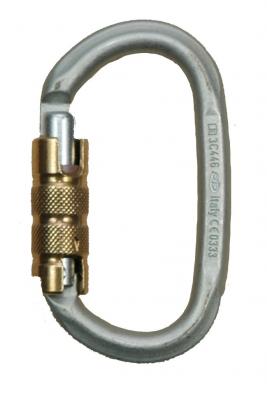

AJ 501A

• сталь
• автоматическая муфта
• глубина раскрытия: 17мм
• прочность: 30kN
• вес: 190гр.

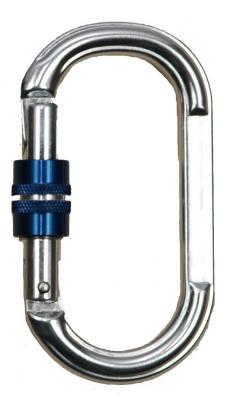

AJ 501L

• алюминий
• резьбовая муфта
• глубина раскрытия: 17мм
• прочность: 22kN
• вес: 80гр.

AJ 514

• сталь
• резьбовая муфта
• глубина раскрытия: 21мм
• прочность: 22kN
• вес: 174гр.

AJ 514A

• сталь
• автоматическая муфта
• глубина раскрытия: 21мм
• прочность: 22kN
• вес: 226 гр.

AJ 514L

• алюминий
• резьбовая муфта
• глубина раскрытия: 21мм
• прочность: 22kN
• вес: 85гр.

AJ 502

• сталь
• резьбовая муфта
• глубина раскрытия: 8,5мм
• прочность: 31kN
• вес: 100гр.

AJ 503

• сталь
• резьбовая муфта
• глубина раскрытия: 16мм
• прочность: 45kN
• вес: 110гр.

AJ 504

• сталь
• резьбовая муфта
• глубина раскрытия: 8,5мм
• прочность: 45кN
• вес: 50гр.

AJ 510

• алюминий
• резьбовая муфта
• глубина раскрытия: 17мм
• прочность: 22kN
• вес: 160гр.

AJ 511

• алюминий
• замок с блок. муфтой
• глубина раскрытия: 25мм
• прочность: 30kN
• вес: 121гр.

AJ 560

• сталь
• замок с блок. муфтой
• глубина раскрытия: 18мм
• прочность: 22kN
• вес: 228гр.

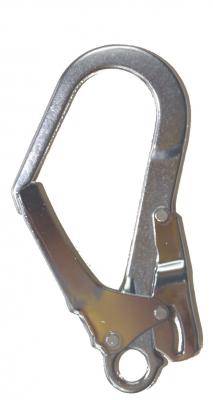

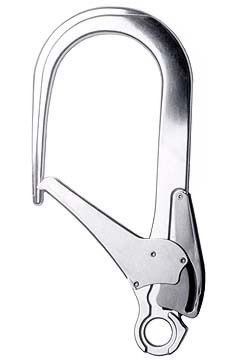

AJ 590

• сталь
• замок с блок. муфтой
• глубина раскрытия: 50мм
• прочность: 22kN
• вес: 417гр.

AJ 591

• алюминий
• замок с блок. муфтой
• глубина раскрытия: 60мм
• прочность: 22kN
• вес: 457гр.

AJ 592

• сталь
• замок с блок. муфтой
• глубина раскрытия: 85мм
• прочность: 22kN
• вес: 965гр.

AJ 592A

• алюминий
• замок с блок. муфтой
• глубина раскрытия:
• 110мм
• прочность: 25kN
• вес: 960гр.

ЗАЦЕПЫ И АНКЕРНЫЕ ПУНКТЫ

Зацеп ленточный CB 200

• изготовлен из полиамидного ленточного рукава, шириной 25мм
• вдет в защитный рукав, для защиты от истирания
• длина: 60, 80, 100, 120 и 150cм
• вес (60cм): 150g

Зацеп ленточный STARTER CB 201

• изготовлен из полиамидной ленты, шириной 44мм
• вдет в защитный рукав, для защиты от истирания
• длина: 100, 120cм
• вес: 160g

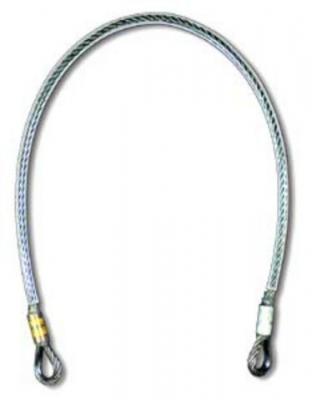

Зацеп тросовый CJ 100

• изготовлен из стального, нержавеющего каната Ø 8мм
• с защитным, прозрачным рукавом
• для применения на конструкциях, с большими и/или острыми элементами
• длина: от 1 до 5м
• вес: 470гр. (для дл. 1м)

Зацеп штыковой AN 509

• изготовлен из оцинкованной стали
• для зацепления за стальные элементы в отверстиях 20 - 22mm
• вес: 650гр.

Зацеп распорный AN 510

• изготовлен из стали
• для зацепления в бетоне, в отверстиях Ø16мм и глубиной 90мм
• вес: 400g

Анкерный пункт для стен AN 511

• переносной анкерный пункт для установки в предварительно подготовленных гнездах
• гнездо может быть вклеено в бетон или прикручено к стальному профилю
• вес: 160гр.

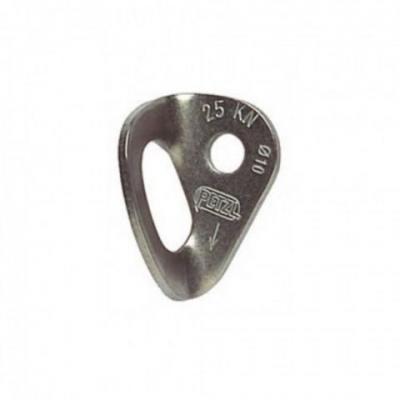

Проушина для шлямбура BE 331

• изготовлена из стали
• крепится шлямбуром
• Ø12 mm
• вес: 45g

Анкерный пункт SPAR AN 503

• изготовлен из стали
• вклеивается или вкручивается
• вес: 150g

Анкерный пункт, прикручиваемый AN 501

• изготавливается из алюминия или стали крепится при помощи шлямбуров или болтов M12
• для применения на вертикальных, горизонтальных и наклонных поверхностях
• вес: 200g

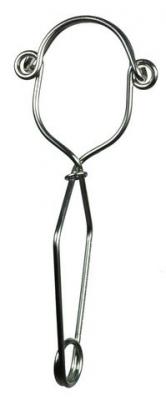

Зацеп ножничный CJ 301, 302, 303

• изготавливается из пружинной проволоки Ø 6mm
• имеет три типоразмера: 80, 105, 140мм

Зацеп крюк с стропом BA 350

• закреплен на штанге UDI 220kV
• оснащен системой для открывания и закрывания замка
• внутренний размер: 180mm
• вес: 2kg

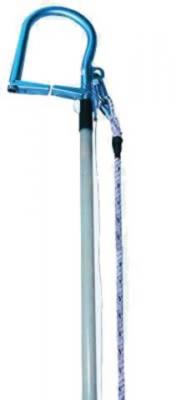

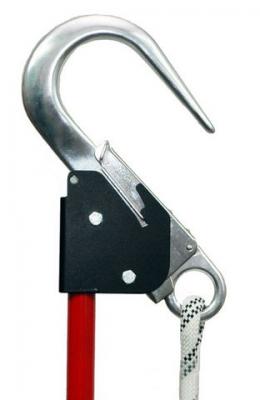

Держатель для карабина AJ591

• закреплен на штанге телескопической
• позволяет зацепление карабина AJ 591 с поверхности

Балка крепежная AN 508

• устанавливается в дверном проёме
• содержит два пункта зацепления
• раздвижная, позволяет работать в проёмах шириной от 60 до 90cм
• вес: 8,8кг

Зажим для двутавра AN 402

• изготовлен из стали
• зажимается на нижней полке двутавра
• прочность: >10kN
• соответствует требованиям PN-EN 795
• вес: 5кг.

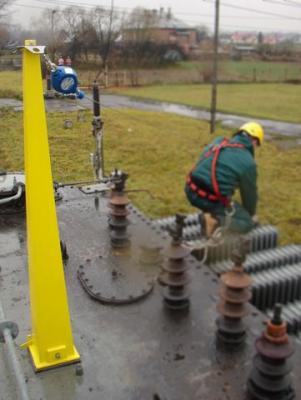

Столб страховочный AN 300

• изготовлен из стали
• переносной, крепится ригелем к предварительно приваренной или прикрученной основе
• позволяет зацепление трех систем защиты от падения
• высота: 1,5м
• размеры основания столба: 220 x 220мм,
• вес столба: 18,5кг.
• вес основы: 5,2кг.

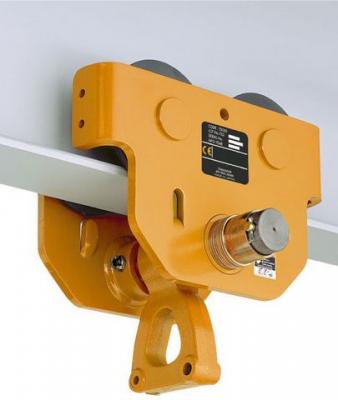

Тележка для двутавра AN 403

• изготовлен из стали
• зажимается на нижней
• полке двутавра
• прочность: >10kN
• соответствует требованиям PN-EN 795
• вес (для 25kN): 23кг.

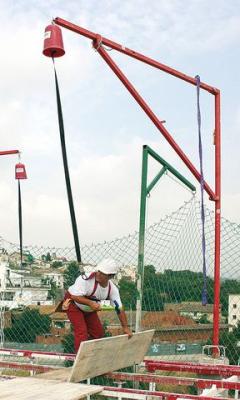

Система антипадения для монтажника AN 404

Переносной пункт зацепления, позволяет зацепление самотормозного устройства над головой работника при работе на краю поверхности или крыши.

• стальная консоль позволяет выполнять работы на расстоянии 6,5м от основания и в радиусе, общей площадью 125м2
• конструкция устанавливается в коническом гнезде, забетонированном в ж/б опоре
• вес: 80кг.

Анкерный модуль AN 850

• стальная рама, заполненная бетоном
• применяется как пункт зацепления на чердачных крышах с уклоном до 3 градусов
• размеры: 1,7 x 1,7м
• вес начального и конечного модуля: 350kg

Анкерный пункт для крыши AN 504

• изготовлен из нержавеющей стали
• крепится гвоздями за стропила под покрытием крыши и страхуется стальным тросом
• дополнительно улучшает установку лестницы на поверхности крыши

Анкерный пункт FALZ AN 506

• изготовлен из нержавеющей стали
• крепится четырьмя зажимами на регулируемых распорках, за вертикальные ребра металлочерепицы
• может служить как указатель уровня снега

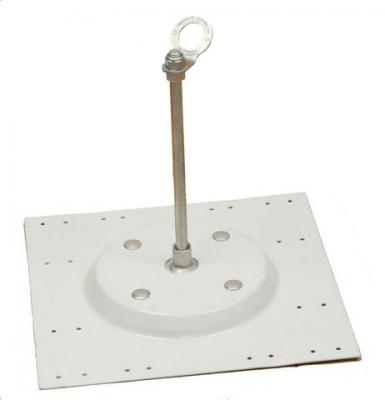

Анкерный пункт SANDWICH AN 507

• изготовлен из нержавеющей стали
• крепится к металлочерепице, толщиной мин. 0,6 мм, шестнадцатью специальными шурупами
• может так же применяться временно, например во время укладки металлочерепицы

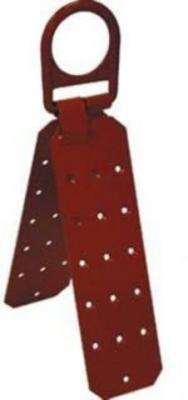

Анкерный пункт для кровельщиков AN 505

• изготовлен из стали
• крепится гвоздями к конструкционным балкам крыши по обеим сторонам конька
• соответствуют требованиям PN-EN 795

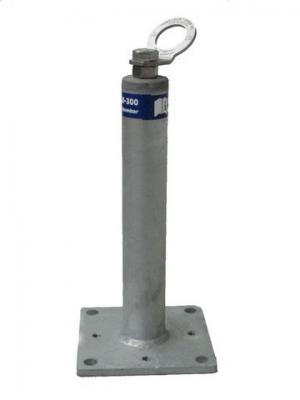

Столбик статический STABIL AN 405

• изготовлен из стали оцинкованой или нержавеющей
• крепится к бетону, стальному швеллеру ,
• позволяет зацепление трех систем защиты от падения
• диаметр столбика: от 48 до 76мм
• высота столбика: oт 300 до 800мм

Столбик динамический QUADRAT 10 AN 406

• изготовлен из нержавеющей стали
• крепится к бетону, стальному швеллеру,
• крепится к металлочерепице, толщиной мин. 0,75мм
• позволяет зацепление трех систем защиты от падения
• высота столбика: oт 300 до 800мм
